AIUTO! Problema "anomalo" Allineamento Coltelli Pialla A Filo Steton F.400

[FaManY77]

Buongiorno a tutti,
ho un fastidioso e "anomale" problama di allineamento dei coltelli sulla mia pialla a filo Steton F.400.

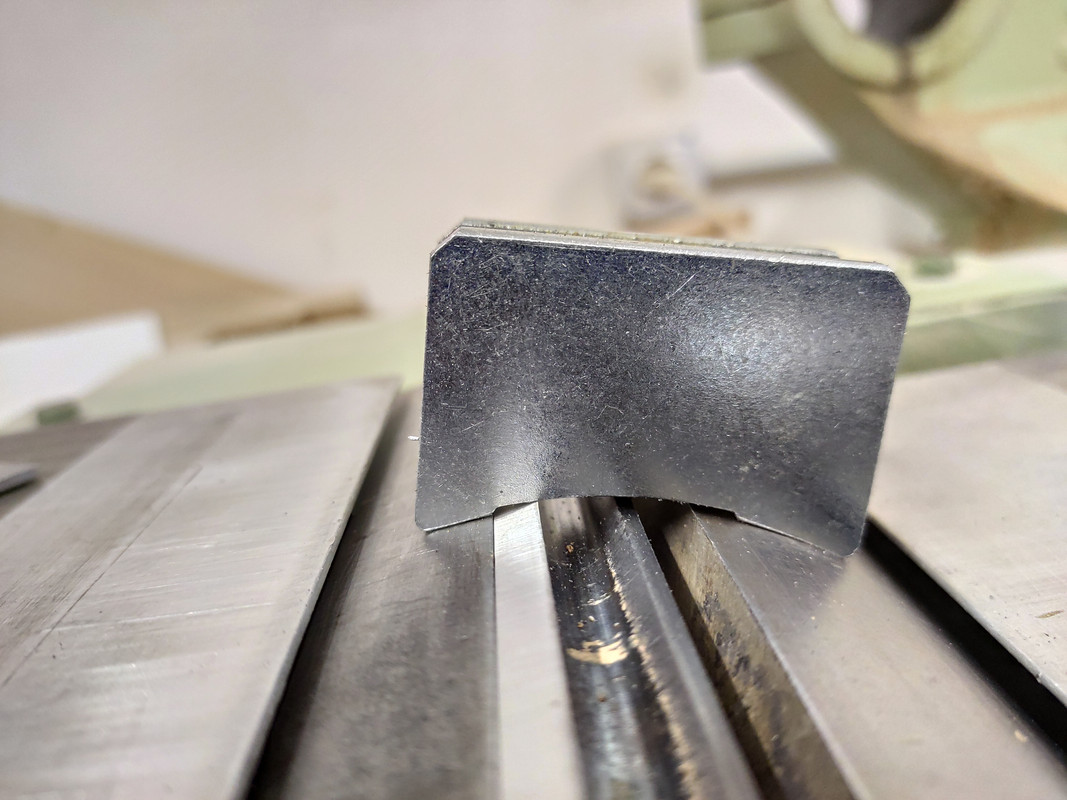

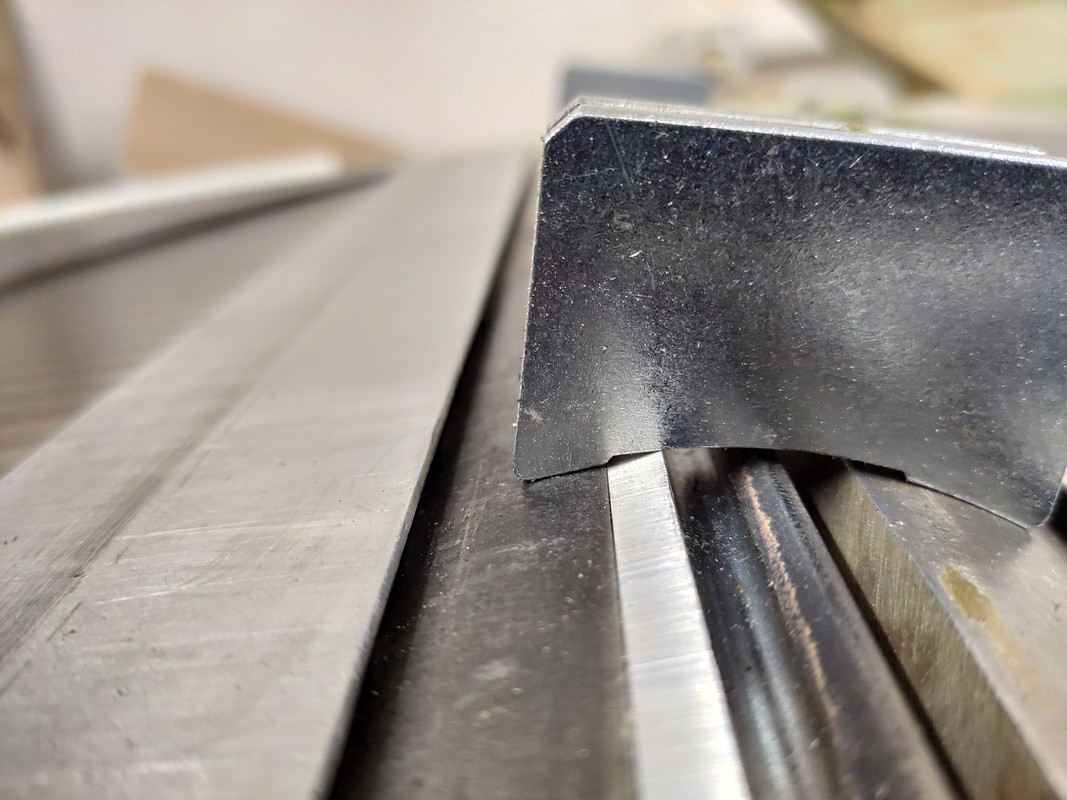

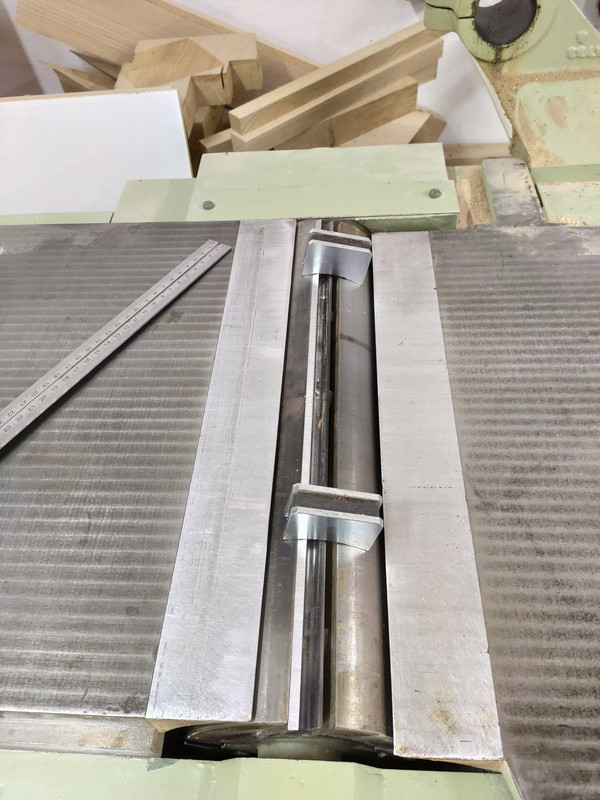

Uso per allineare i coltelli gli allineatori della Klain quelli appositi per alberi da 120 cm. Come vedete in foto sono settati assolutamente uguali entrambi gli allineatori.

PURTROPPO COME SEMPRE NON MI CREA L'ANTEPRIMA MA BASTA CLICCARE SULLE FOTO PER VEDERLE:





Dopo aver allineato tutti e 4 i coltelli o 2 problemi:

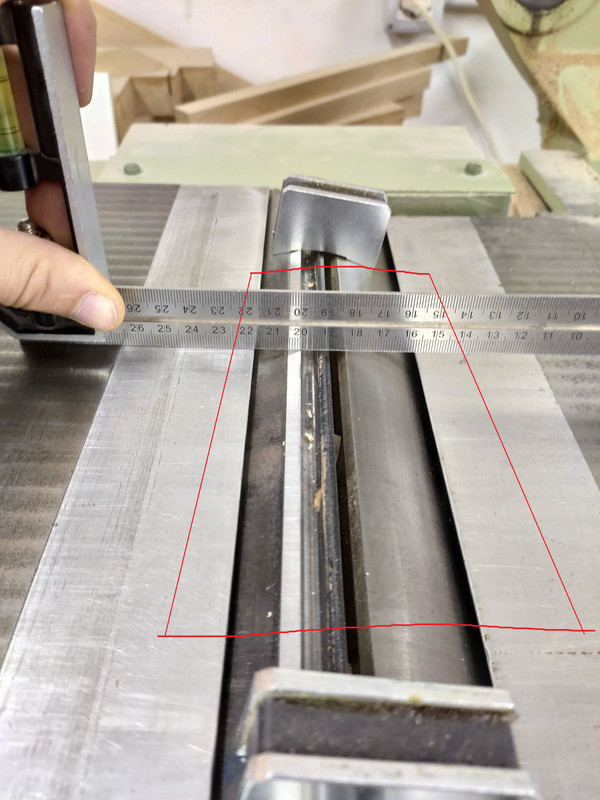

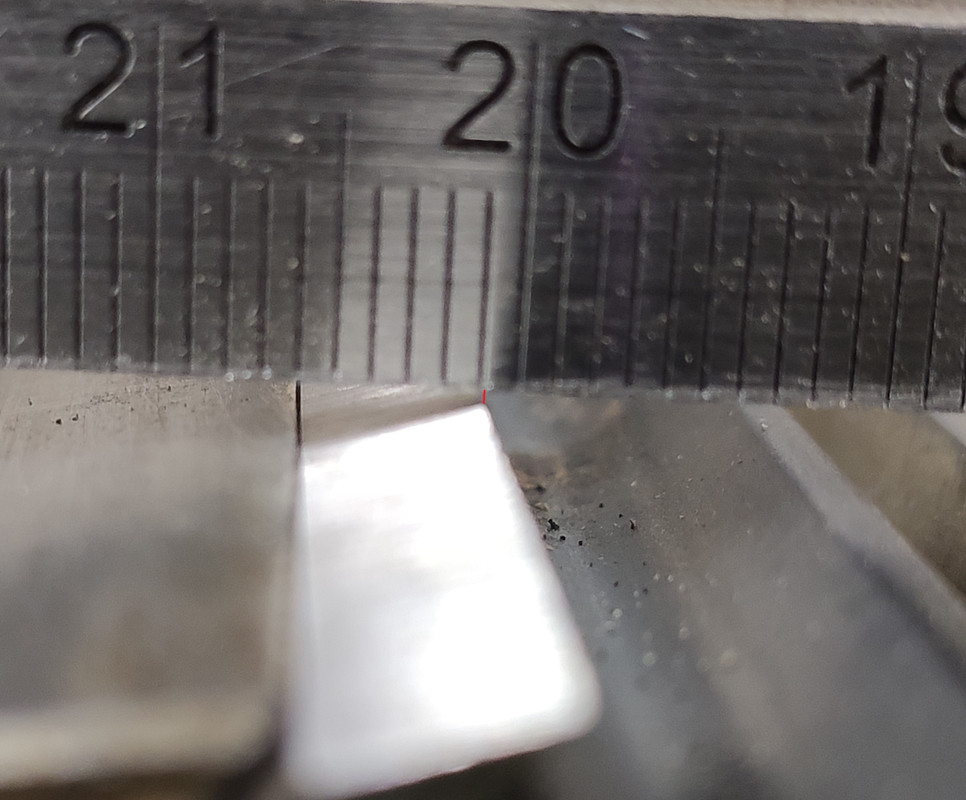

1 - Settando il piano in uscita, posizionandolo ad un altezza tale dove il coltello sfiora (toccando) la riga di metallo, mi ritrovo che la zona dentro al quadrato rosso che ho disegnato sfiora il regolo, ma mano mano che mi discosto dal centro sia da un lato che dall'altro (andando all'esterno dei coltelli) aumenta la distanza tra il coltello ed il regolo fino a non sfiorarlo più




Mi sarei aspettato che se il piano di uscita non fosse assolutamente parallelo ai coltelli o il coltello non sia allineato bene, che su un lato il coltello avrebbe dovuto toccare di più il regolo e su quello opposto meno o non sfiorarlo proprio.
Com'è possibile che al centro il coltello risulti sporgere di più e su entrambi i lati di meno? Non possono essere i coltelli fatti a banana o l'albero o addirittura il piano in ghisa rerttificato.

Cosa può essere???? Non riesco a capire.

2 - Il secondo problema invece è che pur usando gli allineatori sempre con la stessa modalità e precisione mi ritrovo che 2 coltelli sfiorano il regolo (sempre sulla zona centrale) e altri 2 non lo sfiorano affatto in nessuna zona.

Vi prego aiutatemi perchè sto impazzendo!!

Grazie a tutti

[NeneF40]

Hai controllato i piani???

Secondo me o sono i piani o le lame

[FaManY77]

Ho pensato ai piani, che poi è il piano in uscita, però per fare il difetto su entrambi i lati dovrei avere un piano fatto a banana?
I coltelli mi sembra strano perchè me lo fa con tutti e 4 i coltelli nuovi e con tutti e 4 quelli vecchi

Anche fosse il piano cosa potrei fargli?

[mikante]

Trovo strano che ti si sia imbarcato il piano di uscita, ma se i coltelli son nuovi (4 ) non vedo quale altro problema possa esserne la causa. Non sono un tecnico. Parlo per logica.
Se era da un lato solo era facilmente iputabile alla regolazione del piano. Come dici però, te lo fa verso il centro del piano mentre va bene ai lati.

[FaManY77]

Dopo scendo e faccio altri test, devo mettere un regolo non perpendicolare all'inizio del piano di uscita ma parallelo così posso vedere se almeno è dritto.
posso misurare con il calibro i coltelli nei vari punti, centro e laterali, per vedere la larghezza se varia.

Però ripeto oltre ad essere strano che siano i coltelli, è strano che tutti quanti siano uguali in quel modo "sbagliato".

Questa cosa è veramente frustrante. Avere una pialla da 40 cm trifase con i piani da 2 metri che pialla una m....a

[mikante]

io comunque penso che il caso che il piano sia imbardato al centro su dei piani probabilmente in ghisa è davvero improbabile.

[ser gio]

Dopo scendo e faccio altri test, devo mettere un regolo non perpendicolare all'inizio del piano di uscita ma parallelo così posso vedere se almeno è dritto.
posso misurare con il calibro i coltelli nei vari punti, centro e laterali, per vedere la larghezza se varia.

Però ripeto oltre ad essere strano che siano i coltelli, è strano che tutti quanti siano uguali in quel modo "sbagliato".

Questa cosa è veramente frustrante. Avere una pialla da 40 cm trifase con i piani da 2 metri che pialla una m....a

Prova a mettere il righello all'inizio del piano in uscita parallelo ai coltelli, e con lo spessimetro controlli la planarità del piano.

io comunque penso che il caso che il piano sia imbardato al centro su dei piani probabilmente in ghisa è davvero improbabile.

Neanche tanto, a me è capitato con il piano della nastro, sostituito in garanzia, anche se in quel caso la questione è un po' diversa.

Mi viene il dubbio che sia solo quel riporto, che sembra alluminio.

[FaManY77]

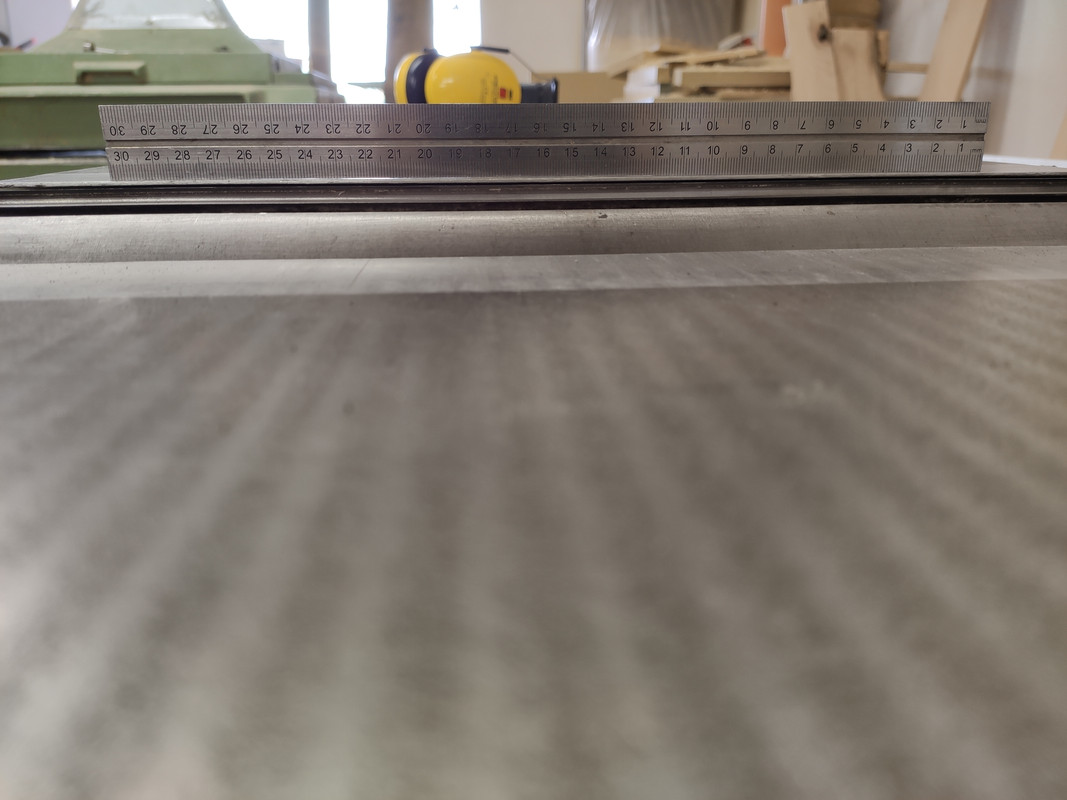

Quella specie di piattina di alluminio che sta all'inizio del piano in entrata ed in uscita sembra essere dritta:



Non riesco a trovare una spiegazione.

Inoltre ho un altro problema che mi lascia perplesso.
Cercando in questa occasione di rimontare in maniera corretta tutti e 4 i coltelli, mi sono accorto (con il metodo del righello che misura lo spostamento dello stesso quando si gira l'albero a mano) che nonostando sia stato molto attento e preciso nel posizionare gli allineatori della klain, i 4 coltelli non sporgono uniformemente.
Alcuni, ora non ricorso se forse 2, sporgono di più e 2 di meno.

Quindi la pialla sta sicuramente lavorando male con meno coltelli del previsto.
Questa ipotesi oltre che chiara già così di per se, è confermata dal fatto che ora che ho rimontato alla meno peggio i coltelli, la pialla va una meraviglia a livello di taglio, come se avessi appena fatto riaffilare i coltelli.
Ho notato una netta differenza tra prima e dopo, sicuramente per il fatto che il o i coltelli che ora sporgono potrebbero essere quelli che prima non sporgevano, e visto che li ho comprati nuovi da poco la differenza si è sentita molto.

Non so più cosa controllare (((

[ebanista]

La butto là così, per una pura questione di logica…….se con un comparatore lineare (io ho quello della veritas) provi lungo il filo dei 4 coltelli nuovi e dei 4 vecchi e il filo è perfettamente dritto, ma montati sul tamburo fanno una "pancia" al centro (e questo vale per tutti), la causa sta nel montaggio e dovresti controllare che stringendo i bulloni dei lardoni non si crei una componente che ti "deforma" il coltello stesso Buttata lì eh?

[Bric]

la regola è di stringere le viti partendo da quelle centrali.

[FaManY77]

La butto là così, per una pura questione di logica…….se con un comparatore lineare (io ho quello della veritas) provi lungo il filo dei 4 coltelli nuovi e dei 4 vecchi e il filo è perfettamente dritto, ma montati sul tamburo fanno una "pancia" al centro (e questo vale per tutti), la causa sta nel montaggio e dovresti controllare che stringendo i bulloni dei lardoni non si crei una componente che ti "deforma" il coltello stesso Buttata lì eh?

Ma possibile che un coltello spesso 3 mm di acciaio si formi una pancia?

Ho comunque provato a stringerli sia partendo dal centro che partendo dai laterali, stesso risultato. Ho anche provato a non stringerli troppo, tanto per verificare se ci fosse ancora il problema, ed effettivamente il problema c'è sempre.

Inoltre questo è uno dei due problemi che ho.

Utilizzando gli allineatori della Klein in maniera esattamente identica per tutti e 4 i coltelli, il risultato finale è che alcuni coltelli (tipo 2 su 4) sporgono più degli altri

[ser gio]

Utilizzando gli allineatori della Klein in maniera esattamente identica per tutti e 4 i coltelli, il risultato finale è che alcuni coltelli (tipo 2 su 4) sporgono più degli altri

Sporgono di più ma di quanto..?

[FaManY77]

Utilizzando gli allineatori della Klein in maniera esattamente identica per tutti e 4 i coltelli, il risultato finale è che alcuni coltelli (tipo 2 su 4) sporgono più degli altri

Sporgono di più ma di quanto..?

Di quanto non lo so, però facendo la prova con il righello, spostando l'albero su alcuni si sposta di 7/8 mm mentre sugli altri molto meno tipo 2/3, quindi sicuramente quelli che sporgono meno non toccano il pezzo in piallatura
